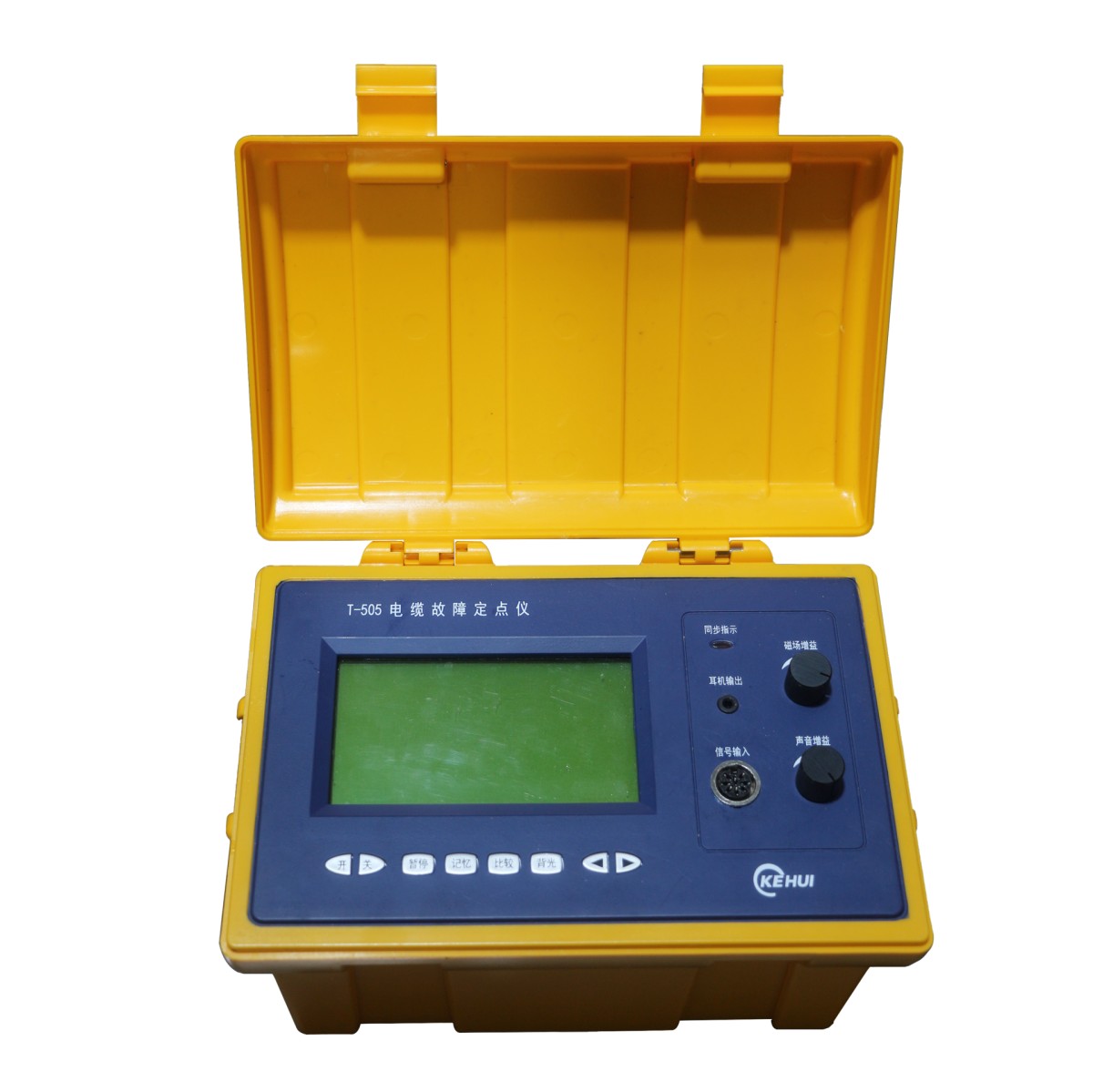

T-505電力電纜故障定點儀
產品簡介
T-505電力電纜故障定點儀是具有多種故障定點方法和多種路徑探測方法的綜合性儀表。
配合高壓信號發生器，采用聲測法、聲磁同步法和磁場法對電力電纜的非金屬性短路故障進行精確定點，測試精度0.2米；同時可用脈沖磁場的方向法進行路徑探測，這種方法進行路徑探測時不受其他外界信號的干擾。
配合音頻信號發生器，進行音頻感應測試，能迅速準確地探測電纜路徑，并可以對金屬性短路故障進行定點，同時能進行電纜的鑒別和深度測量。
主要功能
q 電力電纜的非金屬性短路故障精確定點、路徑探測
q 電力電纜的金屬性短路故障精確定點、電纜鑒別和深度測量
技術特點
q 同時具有聲磁同步法、聲測法、磁場法和音頻信號感應法等幾種故障定點的方法，可對各種類型的電力電纜故障進行精確定位。
q 具有音頻信號感應法與脈沖磁場方向法兩種路徑探測的方法，可探測各種復雜環境下的電纜路徑。
q 聲音和磁場信號的波形同時在顯示器上顯示，同步比較，容易識別。
q 探測方法以波形識別為主，耳機監聽為輔，易于排除干擾，消除聽覺誤差。
q 通過比較聲音和磁場信號之間的延時，可確定故障點的遠近。
q 具有背光、自動關機及充電保護電路。
技術指標
典型應用
q T系列產品為國網技術學院及各省電力技能培訓中心電纜故障探測技能培訓主選設備
q T系列產品自08年以來，一直為中電聯、國家電網、鐵路總公司及各省電力公司組織的電纜技能競賽提供服務，各參賽隊主選參賽設備，并多次為指定參賽設備
q T系列產品參與第七屆世界軍人運動會（武漢）保電工作
q T系列產品支援2021年河南災區電力搶修
q 國家電網公司、南方電網公司電纜故障探測廣泛應用
