科匯公司于2006年在國內外首次提出并將開關磁阻電機成功應用于鍛壓機械，由于開關磁阻電機本體結構特性，開關磁阻電機非常適合運用在沖擊性高、振動強的壓力機設備上。與傳統電機驅動系統相比可簡化壓力機的機械結構，優化設備性能。
一、主要功能
開關磁阻電機驅動系統應用于鍛壓機械可實現重載起動、頻繁換向、快速制動，配合電控柜使用還可實現打擊能量和打擊次數的精確控制，提高機械自動化程度。
二、技術特點
q 可省去傳統的離合器和摩擦盤，結構簡化，降低維護量。
q 開關磁阻電機起動轉矩大、起動電流小，壓力機工作時電機運行，避免空轉，不存在離合器的摩擦能耗，整機節能明顯
q 按鈕式操作和數字化編程提高了壓力機設備的自動化程度，可減少人工。
q 打擊能量可通過精確控制電機轉速來實現數字控制，提高制件品質。
q 電機與制動器雙重剎車，響應速度快，可有效避免人身傷害，可設置安全光柵保護，安全性更高。
三、技術指標
1. 鍛壓機械用開關磁阻電機驅動系統
項目 | 指標 |
電源輸入 | 電壓 | AC380V |
頻率 | 50Hz或60Hz |
功能參數 | 額定功率 | 11～160kW |
額定轉速 | 750r/min、1000r/min |
轉速設定 | 模擬量設定或RS232、RS485、CAN通訊設定 |
起停控制 | 開關量控制或RS232、RS485、CAN通訊控制 |
轉速精度 | ≤0.1% |
轉速變化率 | ≤1% |
PID | 內置轉速及反饋PID控制，參數可設 |
正反轉 | ≥1000次/小時 |
通訊口 | RS232、RS485、CAN |
輸入輸出接口 | 6路開關量輸入，2路開關量輸出，3路模擬量輸入，可擴展 |
保護功能 | 短路、過流、過載、堵轉、過熱、過壓、欠壓及超速等保護 |
顯示 | 面板：轉速顯示，參數顯示，故障代碼顯示，運行數據顯示等。 |
使用環境 | 使用場合 | 鍛壓機械 |
海拔高度 | 不超過1000米，超過1000米降額使用 |
工作環境溫度 | -25℃～+40℃ |
工作環境濕度 | 不超過90%（20℃），無凝露 |
振動 | 小于5m/s |
工作制 | S1（連續工作制） |
結構 | 冷卻方式 | 控制器：強制風冷；電機：封閉式外表強制風冷 |
防護等級 | 控制器：IP20；電機：IP54 |
絕緣等級 | 電機：180（H） |
2. 鍛壓機械用電控柜
項目 | 指標 |
電源輸入 | 電壓 | 3相交流380V |
頻率 | 50Hz或60Hz |
技術參數 | 功率 | 額定功率10～132kW |
柜內元件 | 開關磁阻電機控制器、控制器外圍控制電路、制動電阻、輔助用電設施配電系統、空氣開關、接觸器、指示燈、按鈕、顯示儀表和溫控系統等。 |
顯示功能 | 指針式儀表：輸入電壓及輸入電流。遠程板或觸摸屏：開關磁阻電機轉速顯示、參數顯示、故障代碼顯示及運行數據顯示等。指示燈：指示整套系統運行狀態及各電機運行狀態（電源指示、系統運行指示及故障指示等）。 |
控制方式 | 按鈕：電源開關、壓力機自動和點動控制。觸摸屏：速度設定、模式設定及輔助功能設定。轉換開關：自動手動切換、溫控系統開關等。接近開關：換向及限位。急停旋鈕：能夠?qū)崿F(xiàn)緊急情況斷電。 |
結構 | 冷卻方式 | 強制風冷 |
防護等級 | IP50 |
尺寸 | 壓力機：1000*650*2200；壓磚機：800*600*1910。 |
四、相關產品圖片

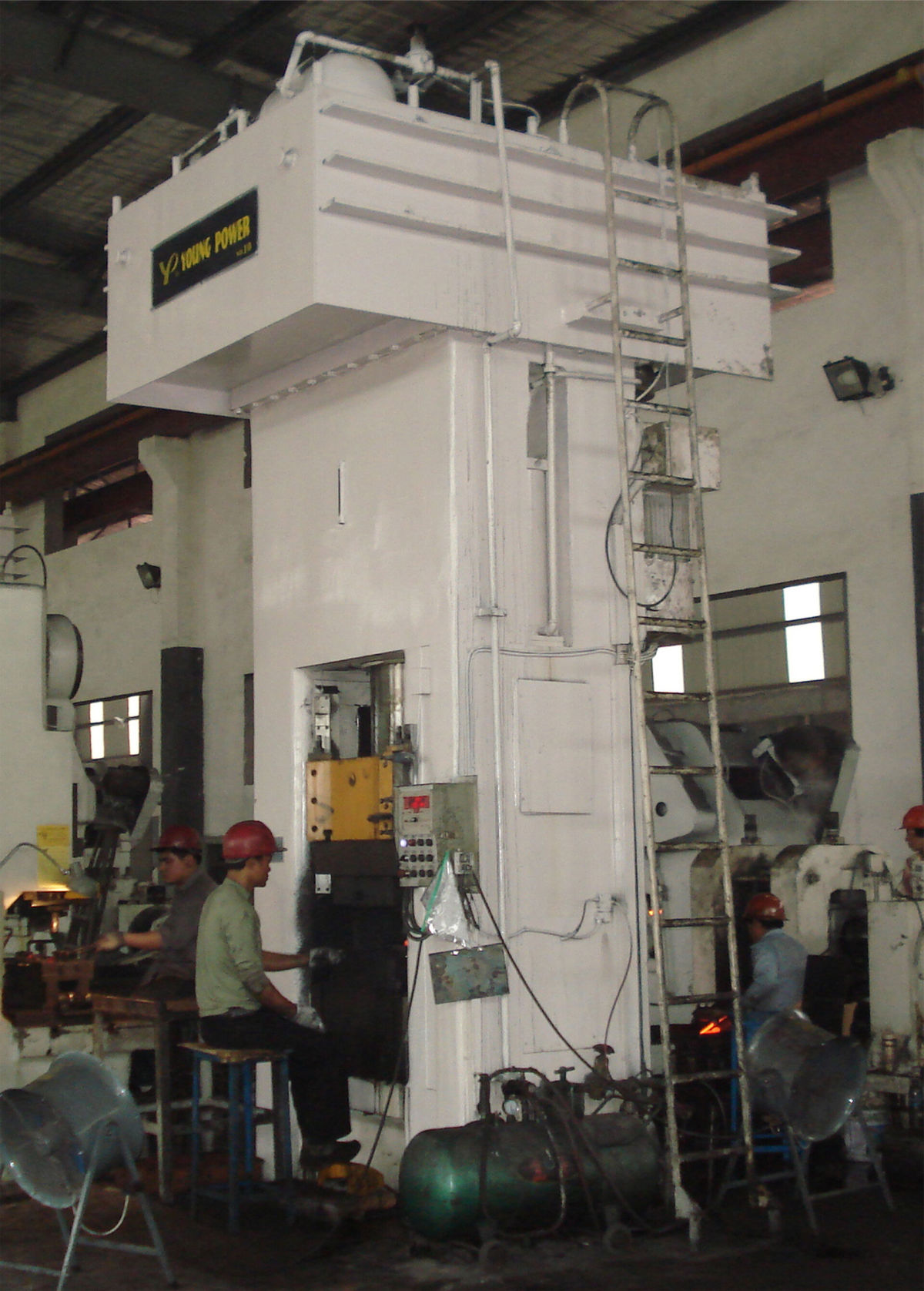

電動螺旋壓力機

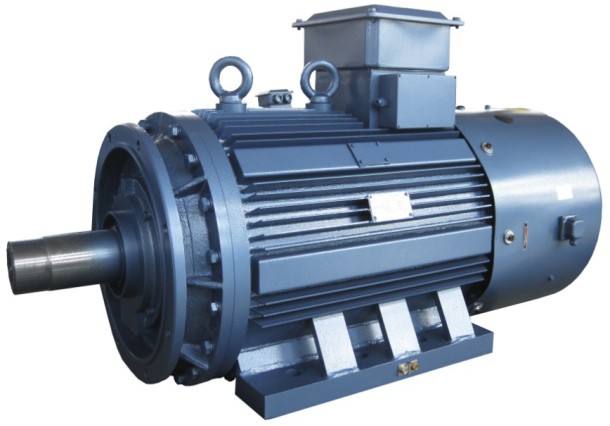

電動螺旋壓力機用開關磁阻電機

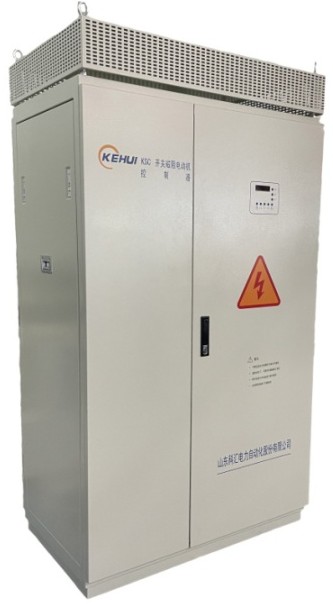

電動螺旋壓力機用立式開關磁阻電機控制器

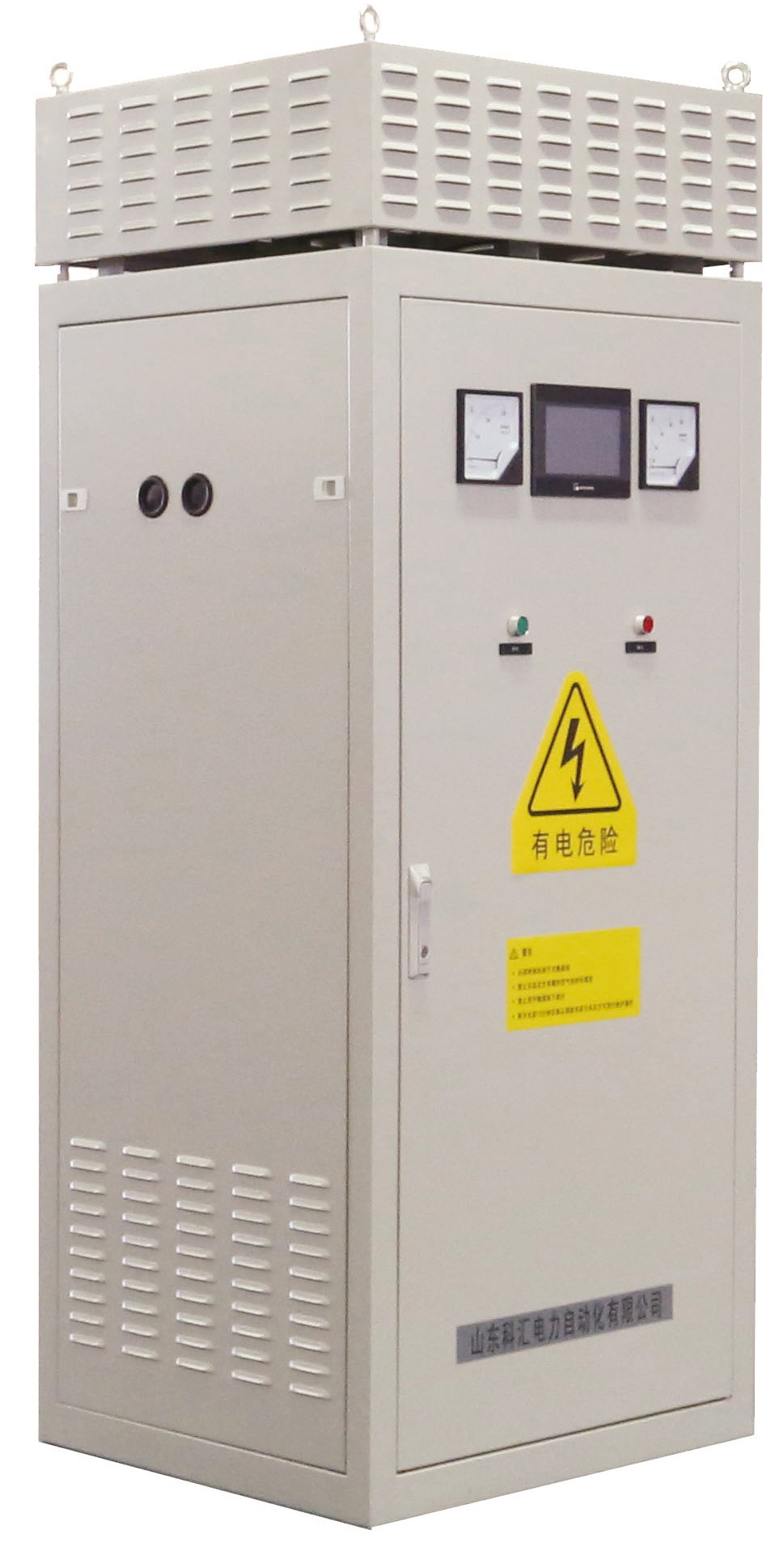

電動螺旋壓力機用電控柜
